ziitek导热硅胶片在LED行业的成功应用

作者: 兆科 编辑: 导热材料 来源: https://www.drmfd.com 发布日期: 2019.10.17
信息摘要:
导热硅胶片是导热界面材料中使用范围较广的一种,形态为片状,高压缩性、高可靠度、耐高温,具有优异的导热性能及绝缘性,表面自带粘性,施工简单方便…
导热硅胶片是导热界面材料中使用范围较广的一种,形态为片状,高压缩性、高可靠度、耐高温,具有优异的导热性能及绝缘性,表面自带粘性,施工简单方便,可以重工,可根据发热器件的大小和形状任意模切冲型。 导热硅胶片以硅胶为基材,添加金属氧化物等各种辅材,通过特殊工艺压延而成的一种导热介质材料,通常又被称为导热垫片、导热硅胶垫片,导热矽胶片,软性导热垫,导热硅胶垫等等,是专门为利用缝隙传递热量的设计方案生产,能够填充缝隙,完成发热部位与散热部位间的热传递,同时还起到绝缘、减震、密封等作用,能够满足设备小型化及超薄化的设计要求,是极具工艺性和使用性,且厚度适用范围广,一种极佳的导热填充材料。

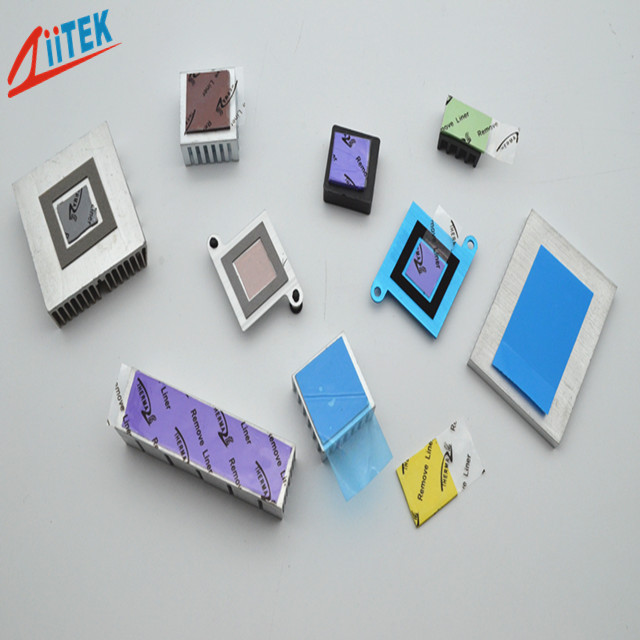

导热硅胶

导热硅胶片主要的应用于铝基板与散热片之间,铝基板与外壳之间等,今天我们主要介绍导热硅胶片在LED行业的成功应用:
  LED灯种类繁多,对于室内LED灯一般会采用导热系数相对低一点的导热硅胶片,这样可降低产品的成本,又能满足产品本身的需要,而对于室外一些大功率的LED灯来说,比如路灯,路灯相对其他室内灯来说,功率要大很多,为了灯具能够更好的散热,同时提高灯的使用寿命,一般会采用导热系数相对高一点的 导热硅胶片
  散热是LED灯要重点解决的问题,而在这之前是一个导热过程更是关键所在。

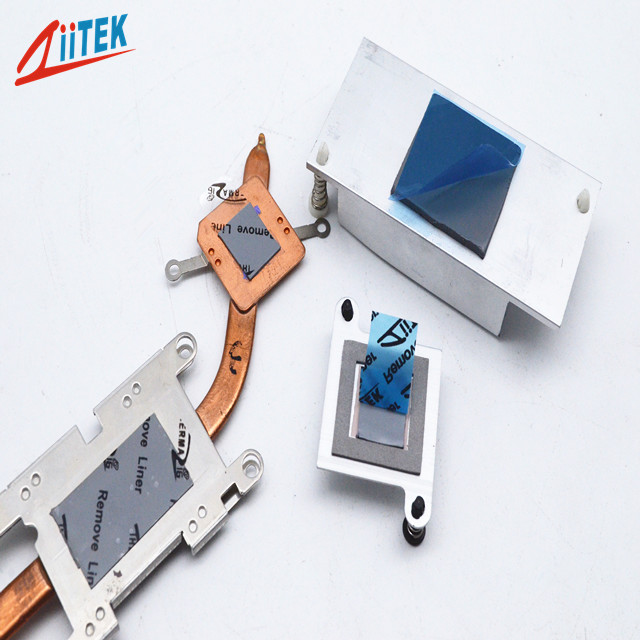

导热硅胶
   大功率LED照明光源需要解决的散热问题涉及以下几个环节:
   1、晶片PN结到外延层;
   2、外延层到封装基板;
   3、封装基板到外部冷却装置再到空气。

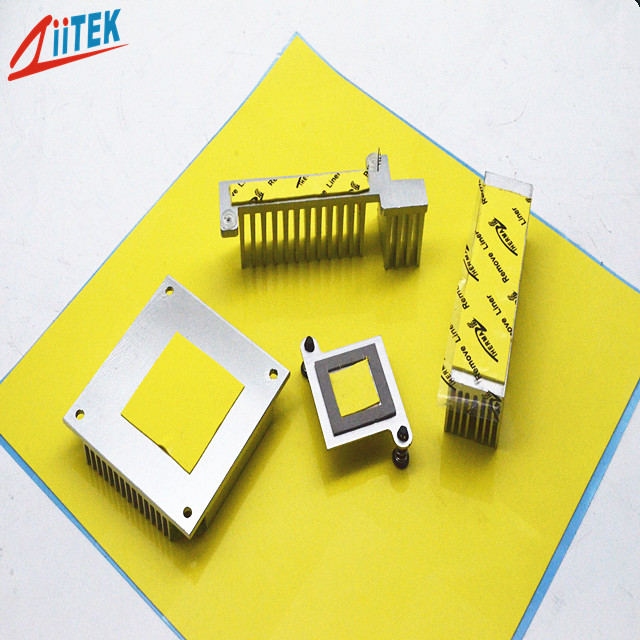

导热硅胶
   首先了解一下LED散热的设计:LED散热实际上是一个系统工程包含许多环节。
   1、LED芯片封装散热设计;
   2、LED光源固定在光源腔内散热位置;
   3、LED灯具的驱动器的散热设计;

   4、LED灯具的外壳散热设计等,这些散热设计环节是缺一不可的,如果其中一个出问题往往这个灯具就是设计失败的产品。

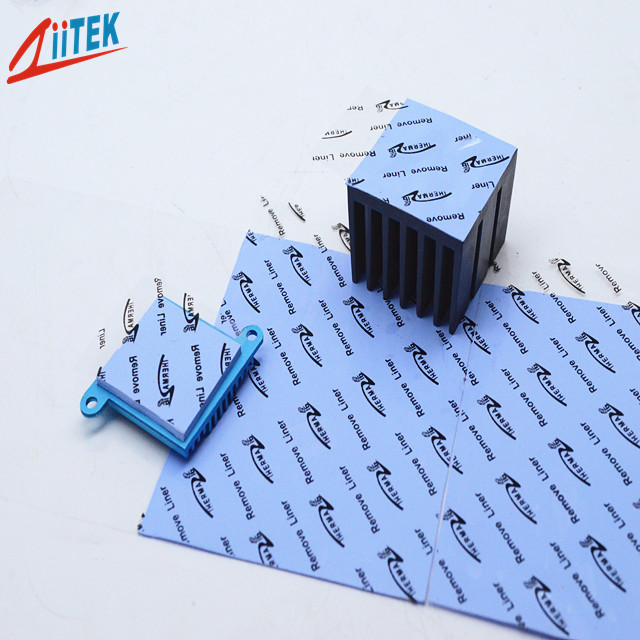

导热硅胶

此时导热硅胶片就起到了很大的作用,其大功率LED灯具散热时一定是要用到导热硅胶片的,目前较常用较简单的方法就是采用导热硅胶片或者导热硅脂把LED光源产生的热量传导到散热器上,再利用散热器的面积进行热辐射散热和空气空冷散热。
    LED灯具散热:单个LED导热的克服,并不等于照明光源灯具散热的解决,随着大功率、大尺寸、高亮度芯片发展,LED器件和灯具的散热必须解决。传统的散热模式中使用到导热材料是导热硅脂,导热硅脂在成本上会经济一些,但在需要大面积涂抹,存在很大问题,无法涂抹均匀。散热铜敷板和散热片或金属支架灯、金属外壳的接触,现在很多LED灯厂家使用软性导热硅胶片,可以大面积的铺垫,操作方便.较薄的可以做到03mm,较厚可做到15mm以上。,压缩性可达到25%-30%,压缩性越大, 导热硅胶片越服贴,就可以更有效地增加有效接触面积,将热量快速地传递到散热器件上。
导热硅胶
导热硅胶本身自带的粘性,方便了施工,若客户需要导热硅胶片具有强粘性来取代螺丝固定,还可以选择给导热硅胶片单面或双面背胶,如若导热硅胶片需要锁螺丝,请一定记住要选择含玻纤布的导热硅胶片,此种 导热硅胶片具有抗刺穿和抗撕拉的性能。
