推荐分享家用电磁炉元件的散热方式和导热材料的应用

作者: 兆科 编辑: 导热材料 来源: https://www.drmfd.com/ 发布日期: 2022.04.21
信息摘要:
随着科学技术的快速发展,需要明火加热的传统煤气炉不再是人们生活中的必需品。为了追求更高的生活质量,人们采用了无明火、无废气排放、无噪音、大大…

随着科学技术的快速发展,需要明火加热的传统煤气炉不再是人们生活中的必需品。为了追求更高的生活质量,人们采用了无明火、无废气排放、无噪音、大大降低温室效应的感应炉,大大改善了厨房环境。感应炉作为一种大功率电加热器件,大部分部件为电子元件,本身存在加热问题,因此工作内部温度要求相当严格,如散热不良,会导致产品故障率高,稳定性差;散热问题已成为阻碍家用电器感应炉行业发展的主要困难。由于感应炉采用感应原理实现加热,其交流电流通过线圈产生不断变化的交流磁场,交流磁场导体产生涡流,这是由涡流电场推动导体载流子运动引起的。涡流的焦耳效应会提高导体的温度,从而实现加热。

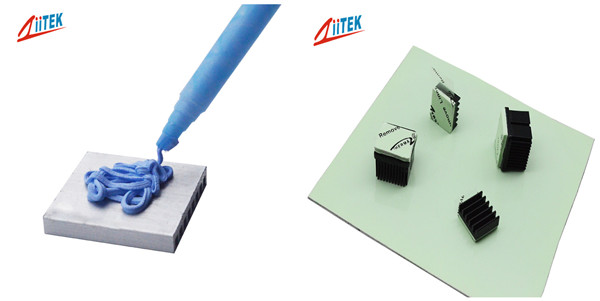

导热凝胶+导热硅胶片

家用电磁炉的散热结构包括电磁炉外壳、电路板和线圈板、散热风扇和加热元件;底座底部或侧面设有进风口和出风口。电路板和线圈盘组装固定在底座上,电路板和线圈盘之间至少有一个风扇组装固定在底座上;外部空气从进风口进入后,气流首先通过并冷却电路板,然后通过风扇吹到线圈盘,然后从出风口流出。通过合理的元件布局设计,有效减少气流损失,在电路板和线圈盘中间至少设置一个风扇,使外部空气从进风口进入,气流通过并冷却电路板上的热源元件,然后通过风扇吹到线圈盘,然后从出风口流出,内部流场均匀,气流损失小,易于控制热源,提高散热效率,获得更理想的整体散热效果。

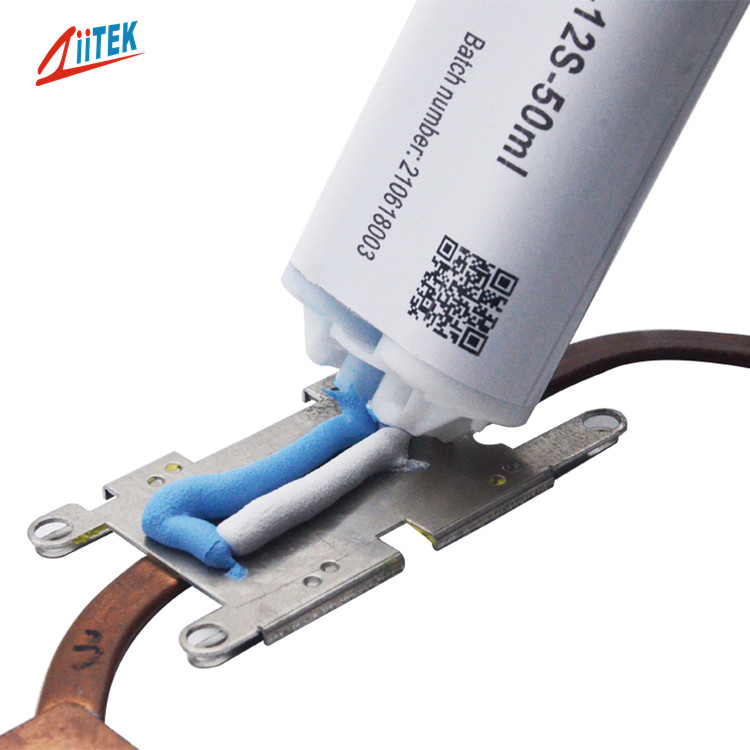

TIF040AB-12S.jpg4_副本

家用电磁炉有风冷和水冷两种散热方式,通常采用风冷 散热器结构。IGBT和桥堆等设备属于大功率设备,工作时会产生大量热量。为了更好地解决电磁炉内部散热问题,需要在有限的空间内尽可能提高电磁炉的换热效率,降低接触面的传热热阻。除了优化散热结构设计外,还需要导热性高、热阻低的高导热材料 ,使热源的热量能够更快地传递到散热外壳 。

兆科电子的热管理材料能够很好地解决电磁炉电路板和线圈盘等发热元器件在复杂环境的可靠性和电磁兼容性问题。鉴于电磁炉对导热材料的高导热需求,兆科主要推荐的材料是导热硅胶片和导热硅脂产品来解决散热方案。

TIF导热硅胶片

产品特性:

》热传导率好

》地热阻抗

》没有额外的表面粘合剂

》适用于低压应用环境

》可提供多种厚度选择

》符合UL94v0防火等级
