TIF低挥发导热硅胶片助力安防监控摄像头散热方案

作者: 兆科 编辑: 导热材料 来源: https://www.drmfd.com 发布日期: 2021.07.23
信息摘要:

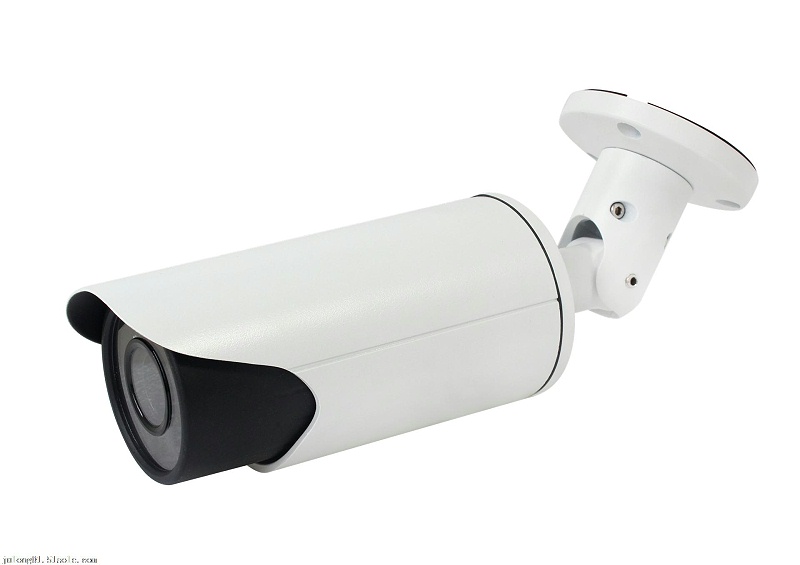

安防监控是安防系统中应用常见的系统之一,现在市面上较为适合的监控系统是手持式视频通信设备,视频监控现在是主流。从很早开始模拟监控到前些年火热…

        安防监控是安防系统中应用常见的系统之一,现在市面上较为适合的监控系统是手持式视频通信设备,视频监控现在是主流。从很早开始模拟监控到前些年火热数字监控再到现在网络视频监控,变化可是相当之快且智能。随着微电子技术的飞速发展,芯片的尺寸越来越小,同时运算速度越来越快,发热量也就越来越大。设计人员就必须采用先进的散热工艺和性能优异的散热材料来有效的带走热量,保证芯片在所能承受的最高温度以内正常工作。

src=http___cos.solepic.com_20180807_b_805777_201808071720435199.png&refer=http___cos.solepic

热设计的原则

1、减少发热量:即选用更优的控制方式和技术,如移相控制技术、同步整流技术等技术,另外就是选用低功耗的器件,减少发热器件的数目,加大粗印制线的宽度,提高电源的效率。

2、加强散热:即利用传导、辐射、对流技术将热量转移,但对外观扁平的产品而言,首先,从空间来说不能使用更多的散热铝片和风扇,从整体上说不允许加强冷式散热设计,不能使用对流形式。同样辐射散热的方式在扁平的空间也难以做到。

安防摄像头的六种散热方法

1、降低电流。使用功耗小的红外灯代替大功耗的红外灯,虽然降低了散热量,但是在照射长距离的时候,效果肯定不如后者。

2、在阵列红外枪形摄像头内部加散热风扇,这样做效果肯定是有的,不过那样对风扇的考验是要很严格的,而且加了风扇对于外壳的设计上也是个考验,要保证美观还要实用。

3、使用恒定电流电源供电。保持电流恒定,控制LED的散热。

4、LED灯的分组排列。例如,以24颗的红外来说,可以把它排列成3组来减低热量。

5、结构材质的选择。例如,LED灯板和外壳选用铝合金等散热比较好的材料。

6、导热材料应用,使用导热介质材料把发热体热量传导到壳体后再通过自然对流的方式进行散热。

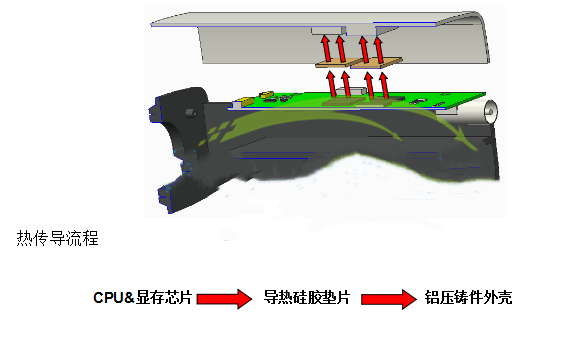

散热结构图-图像处理模组

散热结构图_副本

        由于安防系统由多种设备组成的,所以需要完善的散热解决方案。安防监控摄像头的LED灯板和外壳一般选用铝合金等散热比较好的材料,同时我们也需要选择合适的导热界面材料,使用导热材料把发热体热量传导到壳体后,再通过自然对流的方式进行散热,从而很好的解决了散热问题。

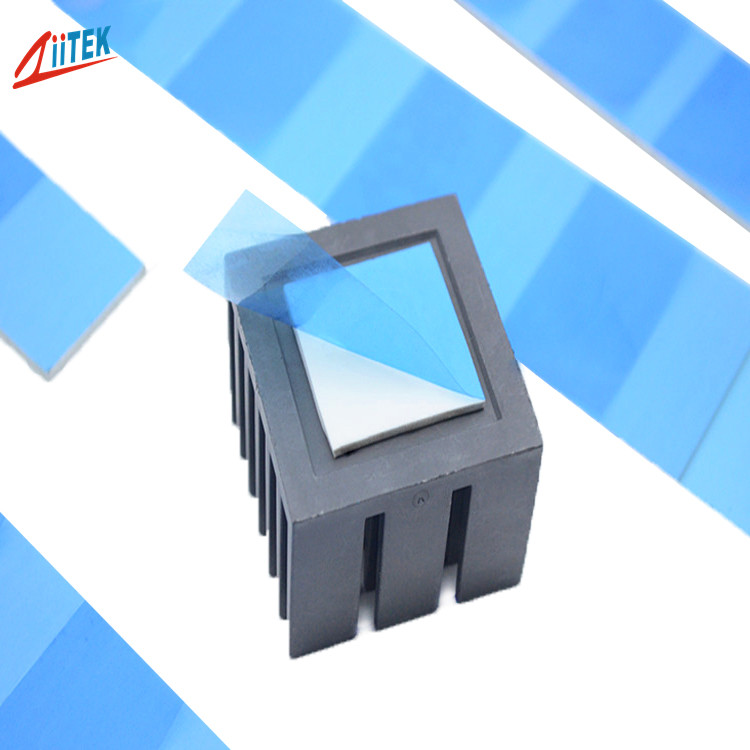

TIF100-06....._副本

         兆科电子材料科技有限公司是集研发与生产、销售于一体的高新科术创新型企业,面对一系列的散热故障问题,兆科推荐TIF100L-2020-06导热硅胶片系列热传导材料,它是填充发热器件和散热片或金属底座二者之间的空气间隙。它们的柔性、弹性特征使其能够用于覆盖非常不平整的表面。其优异的效能使热量从发热器件或整个PCB传导到金属外壳或扩散板上,从而能提高发热电子组件的效率和使用寿命。为安防行业提供专业的热管理解决方案,保证安防产品正常运行的安全性,长期运行的可靠性。

TIF100L-2020-06产品特性

1、超低挥发D3-D20低分子硅氧烷

2、良好的热传导率: 2.0 W/mK

3、带自粘而无需额外表面粘合剂

4、高可压缩性,柔软兼有弹性,适合于在低压力应用环境

5、可提供多种厚度选择

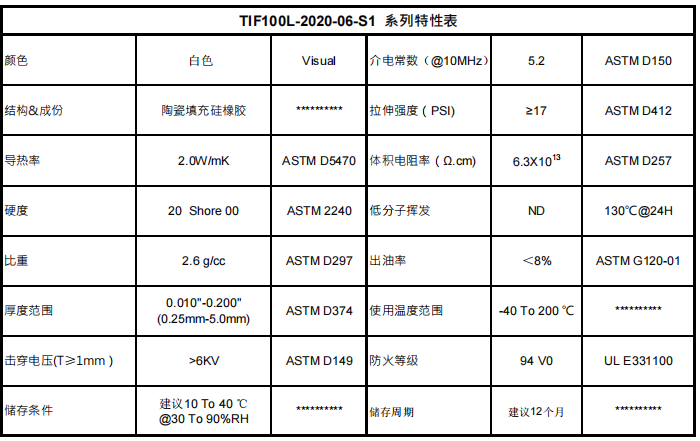

TIF100L-2020-06产品特性表

TIF100L-2020-06-S1低挥发特性表
