千兆版无线路由器的散热怎能少了导热硅胶片?

作者: 导热材料 编辑: 兆科 来源: https://www.drmfd.com/ 发布日期: 2019.07.13
信息摘要:
当今时代是互联网快速发展的时代,现在人们的生活都难以离开网络,而一个好的网络环境,需要有千兆无线路由器等设备的支持才能保证在4K电影播放、在…

  当今时代是互联网快速发展的时代,现在人们的生活都难以离开网络,而一个好的网络环境,需要有千兆无线路由器等设备的支持才能保证在4K电影播放、在线直播、3D游戏的过程中不会出现死机、延迟、卡顿等现象。

       但千兆路由器的传输速率快,在传输大型文件时会产生很大的热量,如果散热不及时,将会影响路由器功能的发挥,那要如何解决这个问题呢?

1_190712135215_1_lit

       一般路由器温升管控有以下要求:

       1、室内环境温度下测试:满载运行表面温度不超过60°C,CPU温度不超过80°C,超温降频;

       2、室外环境温度下测试:满载运行表面温度70°C-80°C,CPU高温度110-120°C,超温降频。

       如何保证千兆无线路由器能在合适的温度范围内工作呢?那就需要合理的散热设计了。接下来小编就以一款TP-LINK的千兆无线路由器来说明。

1_190712135345_1_lit

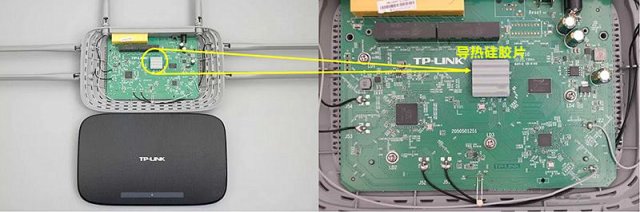

       首先,这款路由器的底壳布满了散热孔,有利于热量与空气进行热交换。其次主板正面的CPU上粘有一块背胶的导热硅胶片,非背胶的一面呈现波浪形,可增大散热面积,有利于热量的扩散,还能起到减震作用,以防路由器在碰撞时损坏CPU。



1_190712135316_1_lit

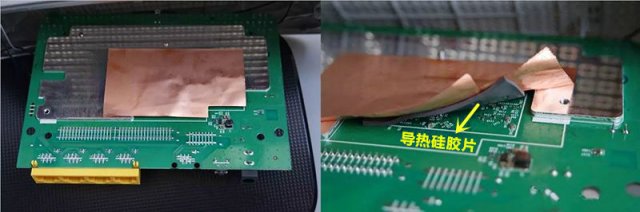

       再就是主板背面有一片铝散热片,同时其表面部分区域还附有一块铜箔,铜箔与主板之间采用一块灰色的导热硅胶片进行填缝,这个位置正好是CPU芯片背部的位置,显然这样处理的目的是通过导热硅胶片把热量通过铜箔传递到铝片上,有利于CPU的散热,从而提高整体的散热力,保证路由器功能的正常发挥。

       【TIF导热硅胶片】

1_190712135107_1

       产品特性:

       》良好的热传导率:1.5~13W/mK

       》带自粘而无需额外表面粘合剂

       》高可压缩性,柔软兼有弹性,适合于在低压力应用环境

       》可提供多种厚度选择

1_190712135000_1_lit

       产品应用:

       》散热器底部或框架

       》LED液晶显示屏背光管

       》LED电视,LED灯具

       》高速硬盘驱动器

       》RDRAM内存模块

       》微型热管散热器

       》汽车发动机控制装置

       》通讯硬件

       》便携式电子装置

       》半导体自动试验设备
