无线充电器使用导热硅胶垫片的散热方案

作者: 兆科 编辑: 导热材料 来源: https://www.drmfd.com 发布日期: 2019.10.31
信息摘要:
导热硅胶垫片具有一定的柔韧性、优良的绝缘性、压缩性、表面自粘性,专门为利用缝隙传递热量的设计方案产生,能够填充缝隙,完成发热部位与散热部位间…

       无线充电技术打破了传统的连接线充电,是一种利用智能通电传输的无线充电技术,提高了充电的效率和便捷性,在2017年手机无线充得以广泛的认可,使用率也越来越高,一度成为手机充电行业的爆款产品,无线充由于其体积小的原故,内部电子部件的工作温度是需首要解决的,而导热硅胶垫片提供了其散热方案。

导热硅胶

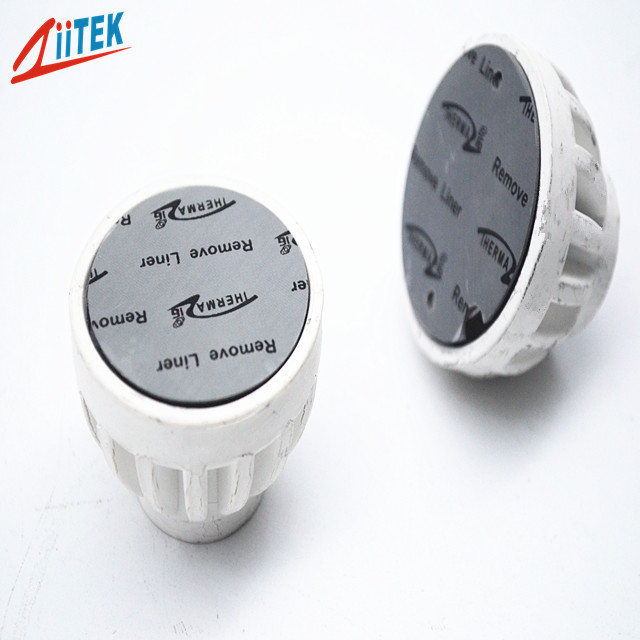

       为了使散热效率更好,无线充底部一般为一体的金属材质加上导热防滑垫,这样即可以为内部电子部件散热打下良好的基础,又能起到防滑不易磨损的效果。

       在无线充内部线圈的部分,包括中间也是发热为集中的部分,所以线圈中间都会安装一个温主探头,用来确保充电器的使用温度在可靠温度范围内。

导热硅胶

       把线圈金属基板的螺丝拆掉,就能看到产品的底壳的内部结构,底壳采用的是金属一体成型,也是散热的关键所在,使用金属是为了更好的把产品内部的热量通过底壳传导到外部,使内部的工作温度一直处于可靠的状态,从而延迟产品使用寿命。

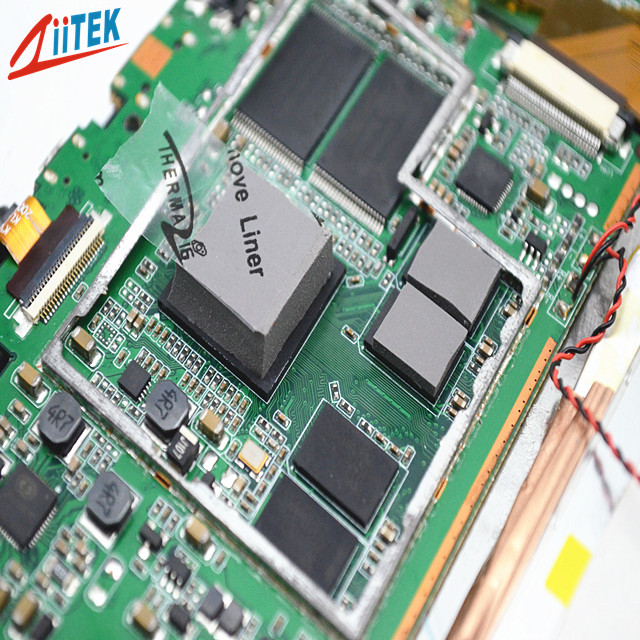

       由于与底壳相连的是无线充的电路板,所有的元器件都集中在这块PCB的一面,电路板都是不规则的整体,所以与底壳之间没有办法直接无缝连接,所以在底壳上贴上导热硅胶垫片和导电泡棉来填充底壳与电路板之间的间隙,使电路板的热量通过 导热硅胶垫片和导电泡棉的导向底壳来使之散热,也可起到电磁屏障的作用。

导热硅胶

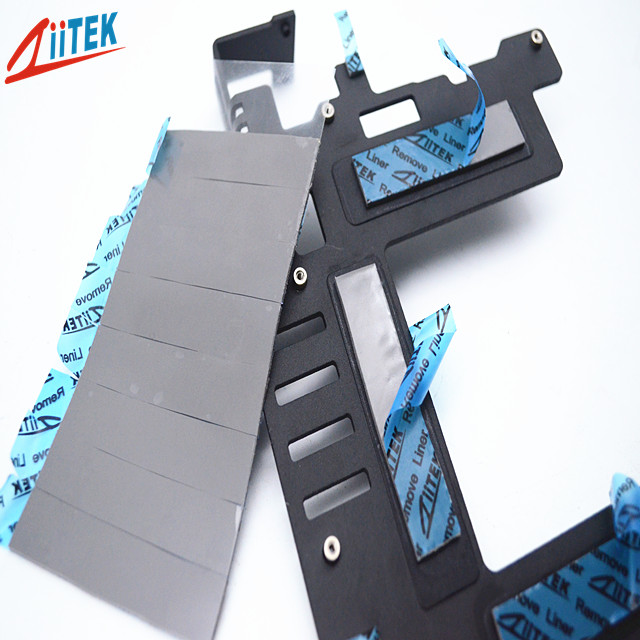

       导热硅胶垫片具有一定的柔韧性、优良的绝缘性、压缩性、表面自粘性,专门为利用缝隙传递热量的设计方案产生,能够填充缝隙,完成发热部位与散热部位间的热传递,同时还起到绝缘、减震、密封等作用,能够满足设备小型化的设计要求, 是具工艺性和实用性,且厚度适用范广,是一种很好的导热填充材料而被广泛应用于电子电器产品中。 导热硅胶垫片是一种导热介质,用来传递热源表面温度至散热器件或空气中。
