你不知道的导热硅脂盲区 千万不可盲目涂抹

作者: 导热材料厂 编辑: 来源: https://www.drmfd.com/ 发布日期: 2017.11.20
信息摘要:
导热硅脂作为芯片与散热器之间的填充物,其作用是至关重要的。特别是CPU等发热大户,硅脂直接影响到散热效果。不同的硅脂,性能不同,其效果的差距…

你不知道的导热硅脂盲区 千万不可盲目涂抹.导热硅脂,俗称散热膏,是以特种硅油作基础油,新型金属氧化物做填料,配以多种功能添加剂,经特定的工艺而加工成的膏状物,颜色因材料的不同而不同。是一种具有高导热性能的导热材料,可以有效降低散热器及发热源之间的接触热阻,而且性能稳定,在使用中不会产生腐蚀气体,不会对所接触的金属产生影响。

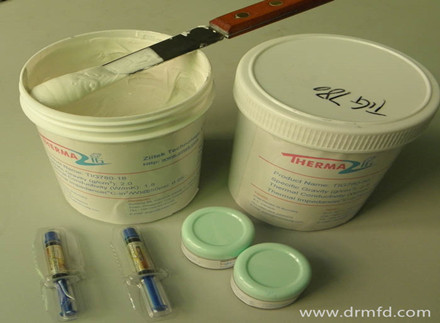

导热膏

1.导热硅脂

导热硅脂作为芯片与散热器之间的填充物,其作用是至关重要的。特别是CPU等发热大户,硅脂直接影响到散热效果。不同的硅脂,性能不同,其效果的差距也是非常大的。选对散热器是首要之事,但是,选对一款硅脂,并且正确的进行涂抹这是重中之重。这一层薄薄的东西,关系到散热器与芯片之间结合的紧密程度。很多朋友在装机的时候有一定的考虑,多多少少会砸一部分钱在散热器上,有时候散热器所配备的硅脂不给力,散热效果大打折扣。硅脂并不贵,可能只是散热器的十分之一,作为一名资深工程,你值得拥有一款高性能的硅脂。

2.散热器“月球表面”:

正常拆装,外加本来的打磨纹路,会使散热器变成“月球表面”。涂抹的均匀而厚薄合适的硅脂可以很好的填补这些漏洞,使其更加紧密接触,增加散热面积,提升散热效果。而硅脂本身的导热效果,也决定着最后的实际使用效果。

导热硅脂的应用

3.均匀涂抹:

导热硅脂的涂抹其实并不难,重点在于两个字,“匀”且“薄”。这里纠正一个错误的观念,那就是硅脂并不是厚了好,而是薄了才好。所以小编推荐采用上图的方法涂抹,因为手指的感觉是很准确的。虽然有专用的刮刀,但是用好那个东西,真心不易。了解导热硅脂的这些特性后,导热硅脂涂多涂少,涂厚涂薄,如何涂才能达到最好的效果呢?那么首先最常见的就是平面底座了。

导热硅脂应用CPU

图中4种为:一点式涂抹法、二字涂抹法、十字涂抹法、三字涂抹法教程,以及涂抹完的展示图。分别适用于小型底座、长形底座、大型方形底座和大型方形底座。虽然示例用的都是同一款散热器,但是无论怎么涂抹,最终的结果都是如上述样子就对了。
