LED照明灯具的5种散热器对比分析

作者: 兆科 编辑: 导热材料 来源: https://www.drmfd.com 发布日期: 2019.12.25
信息摘要:
导热塑料是一种热塑性材料,材料的流动性、密度、韧性、强度都易于注塑成型,具有很好的耐冷热冲击循环特性,绝缘性能优良。导热塑料辐射系数优于普通…

如今LED照明灯具在我们的生活中已经随处可见,但是LED行业最大的问题就是散热问题,散热不畅导致LED驱动电源、电解电容器都成了LED照明灯具进一步发展的短板,LED光源早衰的缘由。所以我们来对比一下市面上常用的5类散热器哪种能够解决LED照明灯具散热问题:

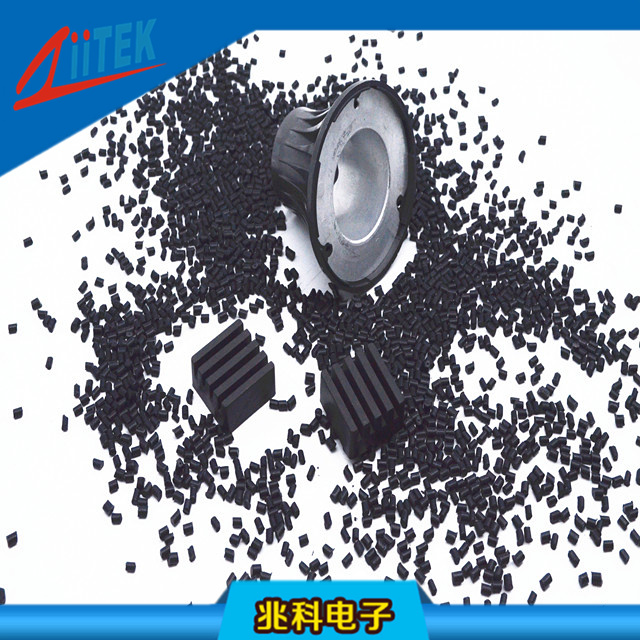

导热塑料

一:压铸铝散热器

生产成本可控,散热翼无法做薄,很难使散热面积最大化。LED灯具散热器常用压铸材料为ADC10和ADC12。

二、挤压铝散热器

是将液态铝通过固定的模具挤压成型,然后将棒材通过加工割成需要的形状的散热器,后期加工成本较高。散热翼可以做得很多很薄,散热面积得到最大的扩展,散热翼工作时自动形成空气对流扩散热量,散热效果较好。常用材料是AL6061和AL6063。

三、冲压铝散热器

是通过冲床和模具对钢铁、铝合金的板材冲压、拉升,使之成为杯筒形的散热器,冲压成型的散热器内外周边平滑,因无翼而散热面积有限。常用铝合金材料是5052、6061、6063。冲压件质量很小,材料利用率高,是一种低成本方案。

铝合金散热器的导热是比较理想的,比较适用于隔离的开关恒流电源。对于非隔离开关恒流电源来说,需要通过灯具的结构设计做好交流和直流、高压和低压电源的隔离,才能通过CE或UL认证。

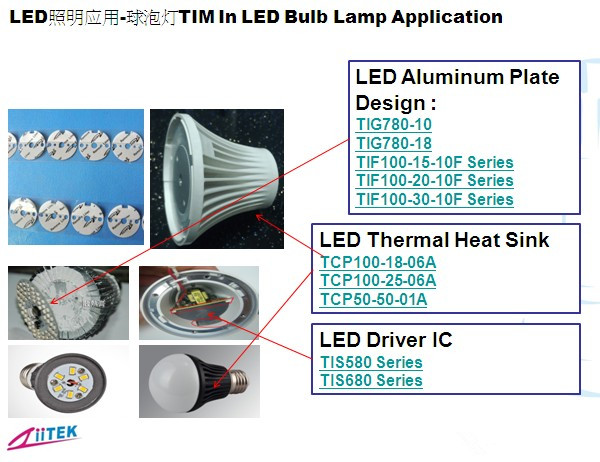

四、塑包铝散热器

是一种导热塑料 外壳铝芯的散热器。导热塑料与铝散热芯在注塑机上一次成型,铝散热芯做埋件,需要预先进行机械加工。LED灯珠的热量通过铝散热芯快速传导给导热塑料, 热塑料利用它的多翼形成空气对流散热,利用它的表面辐射部分热量。

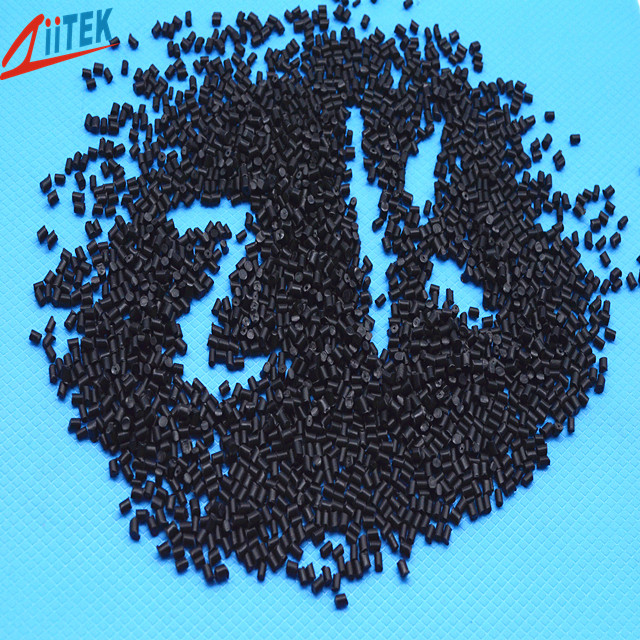

导热塑料

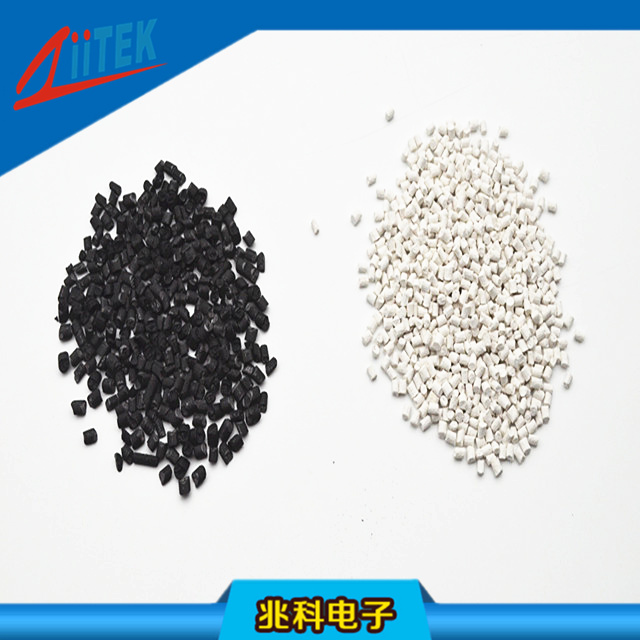

塑包铝散热器一般利用导热塑料本来的颜色白色和黑色,黑色塑料的塑包铝散热器的辐射散热效果更好一点。导热塑料是一种热塑性材料,材料的流动性、密度、韧性、强度都易于注塑成型,具有很好的耐冷热冲击循环特性,绝缘性能优良。导热塑料辐射系数优于普通的金属材料。 导热塑料密度比压铸铝和陶瓷小40%,同样形状的散热器,塑包铝的重量可减少将近三分之一;与全铝散热器相比较加工成本低,加工周期短,加工温度低;成品不易碎;客户自备注塑机可进行灯具差异化外形设计生产。塑包铝散热器绝缘性能好,容易通过安规。

五、高导热塑料散热器

导热塑料散热器最近发展很快,高导热塑料散热器是一种全塑料的散热器,它的导热系数比普通塑料高几十倍,具有优异的热传导、热辐射能力;可应用于各种功率灯具的新型绝缘散热材料,可广泛应用于1W-200W的各类LED灯具。

导热塑料耐压等级可达交流6000V,适合采用非隔离开光恒流电源、HVLED的高压线性恒流电源。使这类LED照明灯具易于通过CE、TUV、UL等严格安规检测。HVLED采用高电压(VF=35-280VDC)、小电流(IF=20-60mA)工作状态,HVLED灯珠板的发热因此而降低。高导热塑料散热器采用传统的注塑、挤塑机均可。一次成型,成品光洁度高。大幅度提升效率,造型设计灵活度高,可充分发挥设计师的设计理念。高 导热塑料散热器采用PLA(玉米淀粉)聚合而成,全降解、无残留、无化学污染,生产过程无任何重金属污染,无污水,无废气,符合全球环保要求。

导热塑料

导热塑料散热体内部PLA分子间密布纳米级金属离子,在高温下可快速运动,增加热辐射能量。其活力优于金属材料散热体。高导热塑料散热器耐高温,150摄氏度五小时不破裂,不变形,配合高压线性恒流IC驱动方案应用,无需电解电容和大体积电感,大幅提升LED整灯寿命,非隔离电源方案,效率高、成本低。特别适合日光灯管、大功率工矿灯的应用。

导热塑料散热器可以设计很多精密的散热翼,散热翼可以做得很多很薄,散热面积得到最大的扩展,散热翼工作时自动形成空气对流扩散热量,散热效果较好、LED灯珠的热量通过高 导热塑料直接到散热翼,通过空气对流和表面辐射快速散热。

导热塑料

导热塑料散热器密度要比铝轻。铝的密度是2700kg/m3,而塑料的密度为1420kg/m3,差不多为铝的一半,所以同样形状的散热器,塑料散热器的重量只有铝的1/2。而且加工简单,其成型周期可以缩短20-50%,这也就降低了成本的动力。
