散热设计避坑：别只算温度，用好热阻路径与导热材料

散热设计避坑：别只算温度，用好热阻路径与导热材料

很多散热设计新手常犯一个致命错误：只盯着最终温度，完全忽略热阻路径，更不懂用导热硅胶片这类关键材料优化瓶颈，导致仿真与实测偏差巨大，产品直接超温报废。

前不久有位工程师做户外 LED 路灯散热，仿真显示 LED 结温 78℃，符合设计预期，便直接开模。结果样机实测结温飙升至 98℃，远超安全规格。他反复检查网格、边界条件、材料属性与辐射模型，均未发现问题，却始终画不出从芯片到环境的热阻路径—— 这正是问题核心。

一、核心逻辑：热阻路径决定散热成败

热量从热源传递到环境，是一条串联的热阻路径：

LED 芯片→焊点→基板→导热界面材料（TIM）→散热器→对流 / 辐射→空气总热阻为各环节热阻之和，温升公式：ΔT = P × R_total。

只看温度，你只知道 “设备热不热”；拆解热阻路径，才能精准定位 “哪里最热、哪里是散热瓶颈”，优化才能事半功倍。

经核算，该案例最大热阻集中在TIM 层（31%）和对流散热（41%），这两个环节是降温关键。而导热硅胶片，正是优化 TIM 层热阻的核心材料。

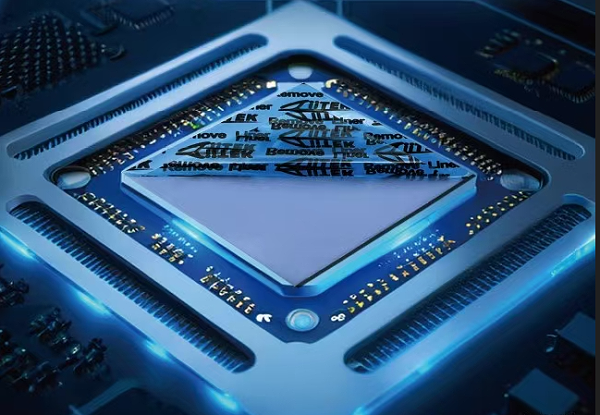

二、导热硅胶片：TIM 层优化的优选方案

该工程师最初用普通导热硅脂，导热系数仅 1.5W/m・K，接触热阻高，整体 TIM 层热阻达 2.1K/W，严重拖慢散热。换成导热硅胶片后，效果大幅提升：

低热阻特性

导热硅胶片以硅胶为基材，混合高导热填料，柔软可压缩，能完美填充元件与散热器间的微观空隙、挤出空气，大幅降低接触热阻，导热系数可覆盖 1.5–25W/m・K，适配多数工业场景。

工程优势拉满

弹性缓冲：保护芯片，抵御振动冲击；

绝缘耐压：避免短路，适配高压电子设备；

装配便捷：模切成型，可批量使用，一致性远超导热硅脂；

长期稳定：耐高低温、抗老化，不易干固失效，寿命更长。

优化方案：替换为高导热系数导热硅胶片，配合适当装配压力、扩大接触面积，TIM 层热阻从 2.1K/W 降至 0.5K/W，仅这一项就实现约 10℃温降。

三、对流散热同步优化，双重降热阻

对流热阻公式：R_convection = 1/(h×A)，降低对流热阻要么提升换热系数 h，要么增大散热面积 A。

该案例选择加装风扇，将自然对流换热系数从 10W/m²・K 提升至 60W/m²・K，对流热阻从 2.8K/W 降至 0.47K/W，再降约 15℃。

搭配导热硅胶片优化 TIM 层，双重突破热阻瓶颈，最终结温回归合格范围。

四、散热设计标准流程：先热阻、再选材、后验证

绘制热阻路径图，计算各环节热阻占比；

锁定最大热阻瓶颈，优先优化 TIM 层，优选导热硅胶片；

针对性优化对流、辐射等环节；

用 CFD 仿真验证，再实测校准热阻数据。
