TIC800H-ZK 导热材料热阻抗测试结果发布 多厚度适配不同压力场景表现优异

   针对 TIC800H-ZK 导热材料的热阻抗专项测试顺利完成，本次测试依据 ASTM D5470 标准，采用 LW-9389 测试仪开展系统检测，旨在精准获取该材料在不同厚度、不同压力条件下的热阻抗性能数据，为其后续应用场景选型与性能优化提供专业数据支撑。

    本次测试严格设定标准化条件，试样统一裁切为 25.4*25.4mm 规格，热极控温稳定在 80℃，压力测试区间覆盖 10-100psi 主流应用范围，共对 0.20mm、0.25mm、0.30mm、0.50mm 四种常见厚度的 TIC800H-ZK 材料进行了全压力段检测。

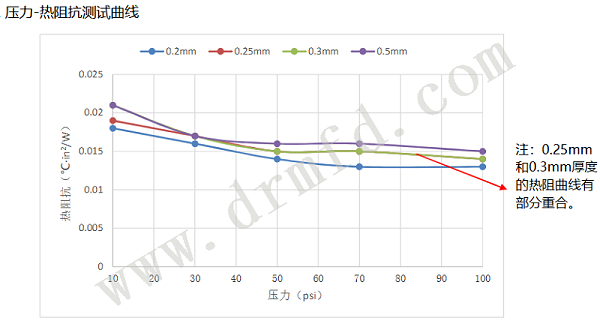

   测试结果显示，TIC800H-ZK 导热材料的热阻抗表现与压力呈现明显的正相关特性，在各厚度规格下，随着测试压力从 10psi 逐步提升至 100psi，材料热阻抗均呈持续下降趋势，且在压力提升至 70psi 后，热阻抗变化趋于平缓，性能进入稳定区间，展现出该材料在高压工况下的热传导稳定性。

从各厚度具体数据来看，0.20mm 厚度的 TIC800H-ZK 表现最为突出，在 10psi 时热阻抗为 0.018℃・in²/W，70psi 时降至 0.013℃・in²/W，且 70psi 至 100psi 区间热阻抗保持 0.013℃・in²/W 不变，是本次测试中热阻抗数值最低的规格，适用于对热传导效率要求极高的薄型应用场景；0.25mm 厚度材料在 10psi 下热阻抗为 0.019℃・in²/W，100psi 时降至 0.014℃・in²/W，整体性能均衡；0.30mm 厚度材料在 50psi 后热阻抗稳定在 0.015℃・in²/W，与 0.25mm 厚度的热阻曲线出现部分重合，为中等厚度应用场景提供了灵活的选型空间；0.50mm 厚度材料作为较厚规格，在 10psi 时热阻抗为 0.021℃・in²/W，100psi 时降至 0.015℃・in²/W，在厚材品类中展现出良好的热传导性能，适用于对材料厚度有特定要求的工况。
