       在政策扶持的引导下,光伏逆变器进入高速增长阶段,这几年也成了一个热门。在国家的推行下“2030年二氧化碳排放比2005年下降百分之60-65,非化石能源占一次能源消费比重达到百分之20”的目标。太阳能发电以其清洁、安装区域广而成为非常有前景的新能源,随着太阳能光伏发电产业规模的不断扩大,光伏逆变器市场将迎来良好发展机遇。

逆变器.webp_副本

       光伏逆变器工作原理:
       白天,在光照条件下,太阳电池组件产生一定的电动势,通过组件的串并联形成太阳能电池方阵,使得方阵电压达到系统输入电压的要求。再通过充放电控制器对蓄电池进行充电,将由光能转换而来的电能贮存起来。
       晚上,蓄电池组为逆变器提供输入电,通过逆变器的作用,将直流电转换为交流电,输送到配电柜,由配电柜的切换作用进行供电。蓄电池组的放电情况由控制器进行控制,保证蓄电池的正常使用。

1.

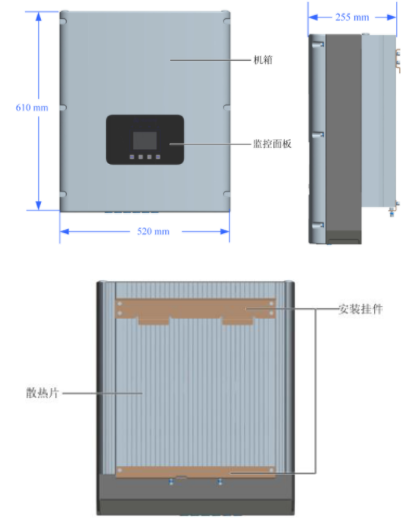

       外部结构图:

11

       因为逆变器本身内部的结构设定方向不一,兆科小编就着重在几个发热点的位置来进行解析。下图为常见的PCB电路板与电杆放置在同一个腔体内的结构,在整个逆变器里主要发热区块在金属铜色电杆的位置与IGBT模块,一般来说是会用到 TIS导热绝缘片TIF100FG带玻纤导热硅胶片,导热率来说不需应用太高,因为电杆本身也比较耐热。

2

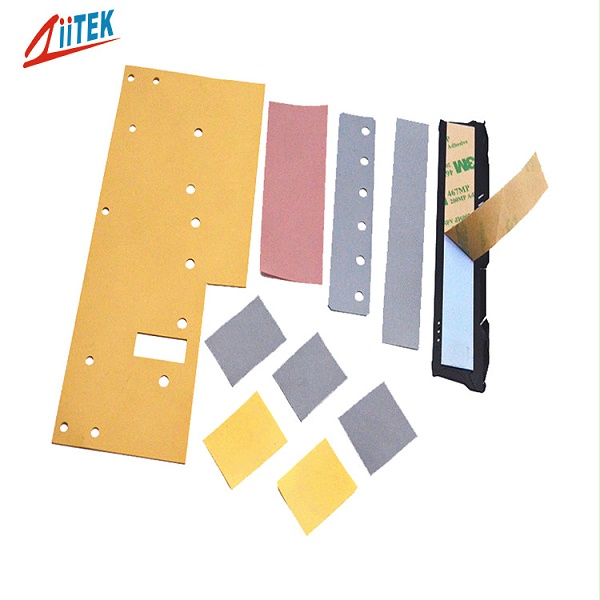

       TIS导热绝缘片产品特性:
        1、表面较柔软,良好的导热率;
        2、 良好电介质强度;
        3、高压绝缘,低热阻;
        4、抗撕裂,抗穿刺。

TIS100-05_副本

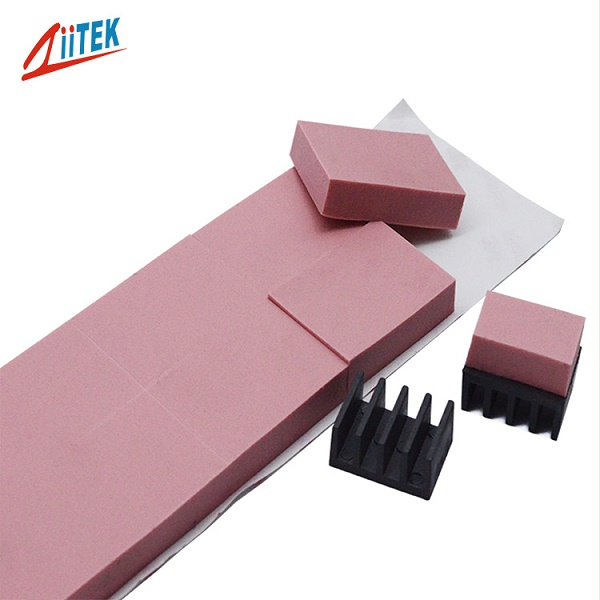

       TIF100FG带玻纤导热硅胶片产品特性:
       1、 良好的热传导率;
       2、 带玻纤抗撕裂、抗穿刺;
       3、 带自粘而无需额外表面粘合剂;
       4、 高可压缩性,柔软兼有弹性,适合于在低压力应用环境;
        5、可提供多种厚度选择。

TIF100-14 15 25_副本

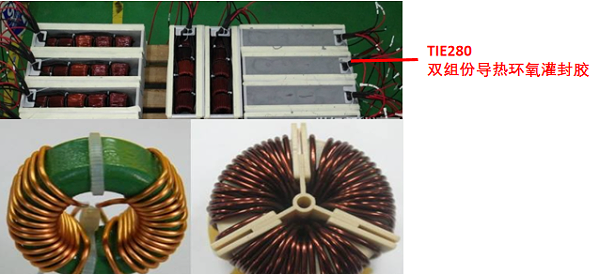

       在PCBA与电感分体式主要需提大它的供电电率,把电感往外去拉的同时也外接很多块,另外也会附带一个机箱,而在整个电感区块都是需要灌胶的,基于光伏逆变器大多都是放置在户外,所以推荐使用 TIE280双组份导热环氧灌封胶

3

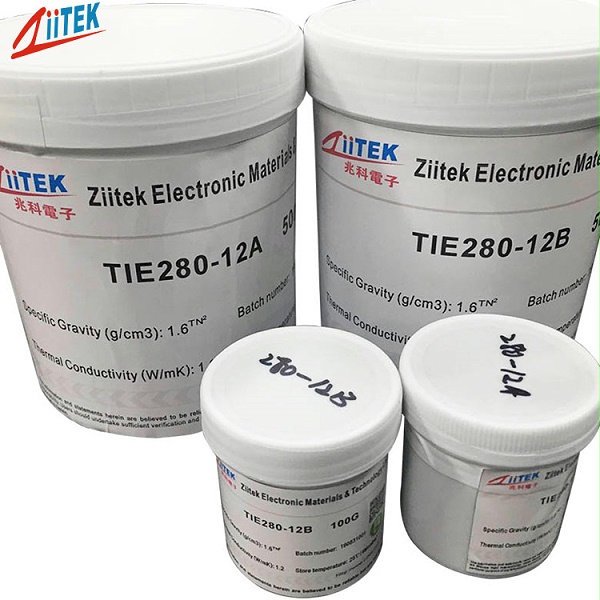

       TIE280双组份导热环氧灌封胶产品特性:
        1、良好的热传导率;
        2、良好的操作性,粘着性能;
        3、良好的耐溶剂、防水性能;
        4、较低的收缩率,较低的粘度,易于气体排放;
        5、较长的工作时间;
        6、优良的耐热冲击性能。

TIE280-12AB_副本

        一台光伏逆变器中,通常有3类电感:交直流共模电感、升压电感、滤波电感。其中,升压电感和滤波电感同属于功率电感,都属发热器件。
